フィルターハウジング

フィルターにあわせた最適なシール性・操作性の優れた安価なハウジングをご提供します。適正フィルターもご一緒に提案します。

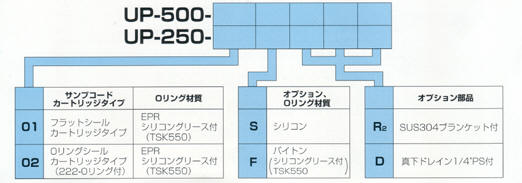

軽量プラスチックフィルターハウジング

耐薬品性の優れたポリプロピレン製ハウジング （国産品:お客様の要望に対応可能）

仕様と品名

材質	ポリプロピレン	ポリプロピレン	ポリプロピレン	ポリプロピレン
型式	UP-250-01	UP-250-02	UP-500-01	UP-500-02
適用フィルター	２５０ｍｍガスケット用	２５０ｍｍＷ-Ｏリング用	５００ｍｍガスケット用	５００ｍｍＷ-Ｏリング用
形状
接続口径	3/4PT	3/4PT	3/4PT	3/4PT
使用温度	６０℃	６０℃	６０℃	６０℃
最大使用圧力	０.７９ＭＰａ	０.７９ＭＰａ	０.７９ＭＰａ	０.７９ＭＰａ
面間	120	120	120	120
高さ（ｵﾌﾟｼｮﾝ､ﾄﾞﾚﾝﾌﾟﾗｸﾞ除く)	361	361	615	615
備考		222-Oリング付		222-Oリング付

注）Ｏ−リングの材質は、標準EPRですが別途材質も承ります。長さ単位(mm)

主な用途：酸・アルカリ溶液・メッキ液等耐薬品性を要求する用途　純水等の精密な用途

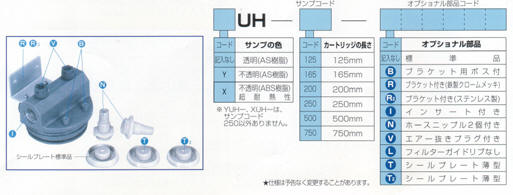

フィルターの状況の確認できるＡＳ樹脂製ハウジング（国産：お客様の要望に対応可能）

材質　継手部 　　　　ボデー	ＡＢＳ樹脂 ＡＳ樹脂	ＡＢＳ樹脂 ＡＳ樹脂	ＡＢＳ樹脂 ＡＳ樹脂	ＡＢＳ樹脂 ＡＳ樹脂	ＡＢＳ樹脂 ＡＳ樹脂
型式	UH-125	UH-165・200	UH-250	UH-500	UH-750
適用フィルター	125ｍｍガスケット用	165,200ｍｍガスケット用	250ｍｍガスケット用	500ｍｍガスケット用	750ｍｍガスケット用
形状
接続口径	1/2ＰＴ，3/4ＰＴ	1/2ＰＴ，3/4ＰＴ	1/2ＰＴ，3/4ＰＴ	1/2ＰＴ，3/4ＰＴ	1/2ＰＴ，3/4ＰＴ
使用温度	４０℃	４０℃	４０℃	４０℃	４０℃
最大使用圧力	0.79ＭＰａ	0.79ＭＰａ	0.79ＭＰａ	0.79ＭＰａ	0.79ＭＰａ
面間	112	112	112	112	112
高さ（ｵﾌﾟｼｮﾝ､ﾌﾟﾗｸﾞ除く)	192	257	317	523	773

注）Ｏ−リングの材質は、標準ＮＢRですが別途材質も承ります。長さ単位(mm)

　　オイルフリー等の特別仕様にも対応します。

耐圧性能の高い

金属フィルターハウジング（ＳＵＳ製品）

クランプバンドタイプ	ねじ込みタイプ	フェルールタイプ	大 型タイプ

金属フィルターハウジングは、耐圧、流体、温度、流量などによって選定します。

ご使用条件をお知らせ下さい。

大流量金属フィルタハウジングもお手軽にご使用いただけるシリーズを用意いたしました。    安価製品提案

詳細は　「ステンレスフィルタハウジング」「大流量ステンレスハウジング｝　をご参照ください。

お手軽に購入いただける金属フィルターハウジングもご用意しています。

ご不明な点は、お問合せください。

小型フィルターハウジング

ホースタイプ　　　ネジタイプ

水（水道水）からのサビ・微粒子等を除去する燒結フィルター（２６ｍｍ用）を装着したコンパクトフィルターハウジング

です。分析装置等でお役に立ちます。浄水器用プレフィルターに使用できます。

フィルターの脱着が可能で、エレメントだけの交換でフィルター廃棄物を低減できるエコ商品です。

活性炭フィルターもあり、製氷機用フィルターもあります。

ケース仕様およびフィルターの詳細は　　　　クリック　→　　　「小型フィルター」

フィルターハウジング用開閉器具

フィルター交換時にハウジングの開閉用容易にするレンチも用意しています。

液晶・半導体・機械設備用フィルターハウジング及び、フィルターの特注仕様は、豊富な実績と幅の広い取引により、貴社が

求めるフィルター およびハウジングを適切にご提供します。

流体、流量、温度、圧力等、状況をお知らせいただければ、適切なフィルター及び、ハウジングを選定させていただきます。

適切なフィルターについてもご相談ください。「フィルターカートリッジ選択ガイド」もご覧ください。

選定の仕方は　　　クリック　　→　　　「ハウジング選択ガイド」　　をご参照下さい。

ハウジングについて不明な点はお問い合わせ下さい。

フィルターハウジングのベストマッチングを考慮して、ハウジングを提案いたします。
