フィルターを有効に使用する（国産中心できめ細かな対応が可能）
樹脂製フィルターハウジング
耐薬品性の優れたポリプロピレン製ハウジング
仕様と品名：用途に合わせた選定を致します。軽量で取扱い容易
|
材質 |
ポリプロピレン | ポリプロピレン | ポリプロピレン | ポリプロピレン |
| 型式 | UP-250-01 | UP-250-02 | UP-500-01 | UP-500-02 |
| 適用フィルター | ２５０ｍｍガスケット用 | ２５０ｍｍＷ-Ｏリング用 | ５００ｍｍガスケット用 | ５００ｍｍＷ-Ｏリング用 |
| 形状 |
 |
 |
 |
 |
| 接続口径 | 3/4PT | 3/4PT | 3/4PT | 3/4PT |
| 使用温度 |
６０℃ |
６０℃ | ６０℃ | ６０℃ |
| 最大使用圧力 | ０.７９ＭＰａ | ０.７９ＭＰａ | ０.７９ＭＰａ | ０.７９ＭＰａ |
| 面間 | 120 | 120 | 120 | 120 |
|
高さ（ｵﾌﾟｼｮﾝ､ﾄﾞﾚﾝﾌﾟﾗｸﾞ除く) |
361 |
361 |
615 |
615 |
| 備考 | 222-Oリング付 | 222-Oリング付 |
注）Ｏ−リングの材質は、標準EPRですが別途材質も承ります。長さ単位(mm)
注）Ｏ−リングの材質は、標準EPRですが別途材質も承ります。単位（ｍｍ）
フィルターの状況の確認できるＡＳ樹脂製ハウジング
|
材質 継手部 ボデー |
ＡＢＳ樹脂 ＡＳ樹脂 |
ＡＢＳ樹脂 ＡＳ樹脂 |
ＡＢＳ樹脂 ＡＳ樹脂 |
ＡＢＳ樹脂 ＡＳ樹脂 |
ＡＢＳ樹脂 ＡＳ樹脂 |
|
型式 |
UH-125 |
UH-165・200 |
UH-250 |
UH-500 |
UH-750 |
|
適用フィルター |
125ｍｍガスケット用 |
165,200ｍｍガスケット用 |
250ｍｍガスケット用 |
500ｍｍガスケット用 |
750ｍｍガスケット用 |
| 形状 |
 |
 |
 |
 |
 |
| 接続口径 | 1/2ＰＴ，3/4ＰＴ | 1/2ＰＴ，3/4ＰＴ | 1/2ＰＴ，3/4ＰＴ | 1/2ＰＴ，3/4ＰＴ | 1/2ＰＴ，3/4ＰＴ |
| 使用温度 |
４０℃ |
４０℃ | ４０℃ | ４０℃ | ４０℃ |
| 最大使用圧力 | 0.79ＭＰａ | 0.79ＭＰａ | 0.79ＭＰａ | 0.79ＭＰａ | 0.79ＭＰａ |
| 面間 | 112 | 112 | 112 | 112 | 112 |
| 高さ（ｵﾌﾟｼｮﾝ､ﾌﾟﾗｸﾞ除く) | 192 | 257 | 317 | 523 | 773 |
注）Ｏ−リングの材質は、標準ＮＢRですが別途材質も承ります。単位（ｍｍ）
フィルターハウジングの選定ガイド
弊社は、フィルターとともにハウジングの適切な仕様をご提案いたします。

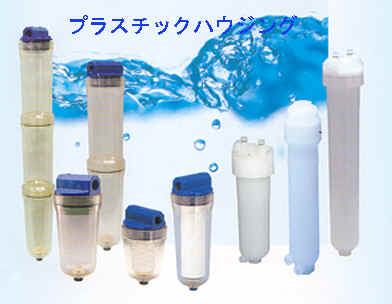

プラスチィクハウジングの多様なラインナップ
選択のポイント
フィルターからの選定項目
| 項 目 | 内 容 |
|
フィルターカートリッジの形状 |
フィルターの形状を確認してください ガスケットタイプ Ｏ−リングタイプ（222,226） ケン付きタイプ |
|
フィルターカートリッジの全長 |
フィルターカートリッジの全長を確認してください |
|
フィルターカートリッジの本数 |
フィルターカートリッジの本数を確認してください |
流体からの選定項目
| 項 目 | 内 容 |
| 流体は何か | 耐薬品性を考慮して選択します |
| 流体の温度は | 流体の最高使用温度を考慮します |
| 圧力はどのくらいか | 最高使用圧力により選定します |
| フィルターの交換頻度 | 取り外しを考慮します |
| 透明性の有無 | 濾過状況の確認は必要かどうか |
| 処理量はどのくらいか | 濾過精度と合わせて選択します |
上記の各項目をお知らせください。
プラスチックハウジングから金属ハウジングまで適切なハウジングを選定します。
特注品もお受けいたします。
また、フィルターとの組み合わせや継手もご用意いたします。
ステンレスハウジングのラインナップ
フィルタ交換時に簡単にフィルターハウジングを開閉できるレンチも用意しています。
